Funkenerodieren (Neutrum)

Beschreibung:

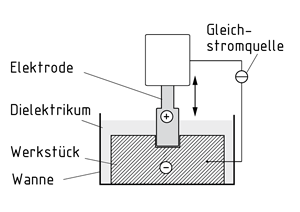

Funkenerodieren (kurz: EDM, electrical discharge machining) ist ein thermisches, abtragendes Trennverfahren für leitfähige Materialien. Elektrische Entladevorgänge (Funken) schlagen von einer Elektrode (Werkzeug, meist positiv geschaltet) auf das Werkstück über, das von der Elektrode durch ein nichtleitendes Medium, dem Dielektrikum (Öl, deionisiertes Wasser) isoliert ist.

Der Funke schmilzt das Material punktförmig auf, das daraufhin verdampft. Die Abtragungsergebnisse sind über Intensität, Frequenz, Dauer, Länge, Breite und Polung der Entladungen steuerbar. Mit dem Funkenerodieren sind auch komplexe Formen herstellbar.

Der Werkstoff bedingt die Auswahl des Materials der Elektroden (Beispiele: Kupfer, Graphit, Kupfer-Wolfram-Legierungen).

Unterschieden werden funkenerosives Bohren (Bohrerodieren), Schneiden (Drahterodieren) und Senken (Senkerodieren). Beim Senkerodieren werden Elektroden als negative Form in die Werkstücke gesetzt, beim Scheibenerodieren rotierende Scheibenelektroden genutzt.

Beispielsätze:

Funkenerodieren (kurz: EDM, electrical discharge machining) ist ein thermisches, abtragendes Trennverfahren für leitfähige Materialien.

electrical discharge machining (Neutrum)

Description: Electrical discharge machining (EDM) is a thermal removal process for electrically conductive materials. Electrical discharges (sparks) travel from an electrode (tool, usually positive) to the workpiece, which is separated from the electrode by a non-conductive medium, the dielectric fluid (oil, deionised water). The sparks melt the Material at the points where they impact and cause it to evaporate. The removal results can be controlled by the intensity, frequency, duration, length, width and polarity of the discharges. Electrical discharge Machining can also be used to produce complex shapes. The material of the electrodes (e.g. copper, graphite, copper-tungsten alloys) depends on the material to be machined. A distinction is made between spark-eroded Drilling (drilling EDM), wire-cut (wire EDM) and sinking (die-sink EDM). During die-sink EDM, electrodes are placed in workpieces as a negative form

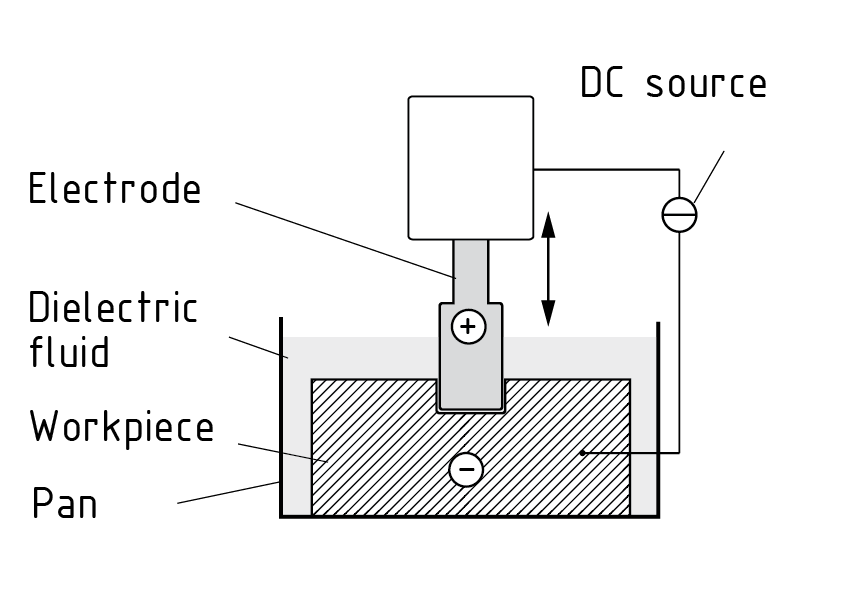

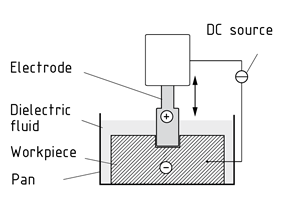

Principle of electrical discharge machining

spark erosion (Neutrum)

spark machining (Neutrum)

electroerosión (Neutrum)

erosión por chispa (Neutrum)

Maquinado por descarga eléctrica

Description:

El maquinado por descarga eléctrica (EDM) es un proceso de remoción térmica para materiales eléctricamente conductivos. Las descargas eléctricas (chispas) viajan desde un electrodo (herramienta, usualmente positiva) hasta la pieza de trabajo, la cual es separada del electrodo por un medio no conductor, el fluido dieléctrico (aceite, agua desionizada).

Las chispas derriten el material en los puntos donde impactan y hacen que se evapore. Los resultados de la remoción pueden controlarse mediante la intensidad, la frecuencia, la duración, la longitud, el ancho y la polaridad de las descargas. El maquinado por descarga eléctrica también se puede usar para producir formas complejas.

El material de los electrodos (por ejemplo, cobre, grafito, aleaciones de cobre-tungsteno) depende del material a ser maquinado.

Se debe distinguir entre la perforación por erosión de chispa (EDM de perforación), el corte de alambre (EDM de alambre) y el sumergido (EDM troquelado sumergido). Durante el EDM troquelado sumergido, los electrodos se colocan en piezas de trabajo como forma negativa; durante el EDM de disco, se usan electrodos de disco rotativo.

Principio de maquinado por descarga eléctrica
